Le barrage de Stettynskloof est un barrage
en béton/enrochement de 48 mètres de haut
situé sur la rivière Holsloot, près de Rawsonville,
avec une capacité de 15 millions de m³.
Le barrage alimente en eau les villes voisines
de Worcester et Rawsonville et les viticulteurs locaux.
Le projet comprend une étude de faisabilité
pour la surélévation du barrage afin
d’augmenter sa capacité de stockage.
L’étude de faisabilité comprend une analyse
hydraulique et structurelle pour un rehaussement
intermédiaire du déversoir de 4,5 mètres de
haut à l’aide de vannes et un rehaussement
final pouvant atteindre 25 mètres de haut.

Située au nord du département de l’Orne,
la commune de Putanges-le-Lac a eu
la volonté d’aménager un site naturel sur le lac
de Rabodanges et de créer un site de baignade
sécurisé. L’aménagement du site a consisté en :
→ un nouvel embarcadère pour
un bateau croisière,
→ une sécurisation et amélioration
de la zone de baignade,
→ un local maîtres-nageurs sauveteurs
et des locaux de service,
→ la modification des cheminements piétons
et les accès à la rive, en complétant
l’aménagement d’une passerelle piétonne,
avec une visibilité au site plus importante
en valorisant les abords et points de vue.
L’inauguration a eu lieu le 12 juillet 2023.

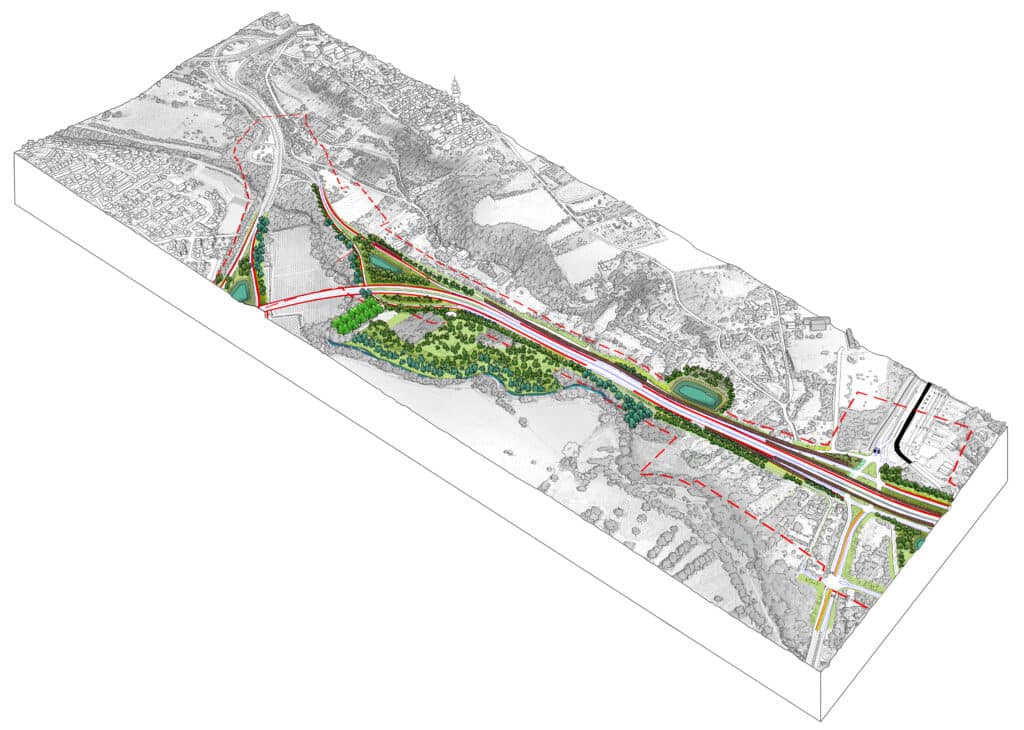

Les équipes d’Ingérop et d’Actierra interviennent
pour dimensionner l’assainissement de la future
2×2 voies sur 6,8 km et la transparence hydraulique
et écologique de 16 ouvrages traversants. Le
projet est réalisé en partie dans le lit majeur
de la Mosson, les modélisations hydrauliques
font apparaître un besoin de compensation de
l’aménagement sous la forme d’une restauration
du cours d’eau. Le projet prévoit la suppression
de 500 m de digues et un déblai de 57 000 m3
en risberme permettant une reconnexion au lit
majeur pour des crues plus fréquentes.

• Inspection de I’ensemble de I’ouvrage de génie civil (barrage et ouvrages en béton associés, bâtiment, digues, dispositifs d’auscultation)
• Inspection et expertise des équipements hydrauliques
• Inspection et expertise des équipements électromécaniques (P=2 x 85 MW)
• Inspection et expertise de la ligne 150kV
• Détermination de l’état et du volume des travaux à effectuer pour permettre aux installations de fonctionner encore pendant une dizaine d’années
• Chiffrage des travaux de réhabilitation et de modernisation.
• APD du projet de réhabilitation
• Dossier de Consultation des Entreprises (DCE)
• Assistance aux client et rapport d’évaluation des offres reçue
• Supervision des travaux

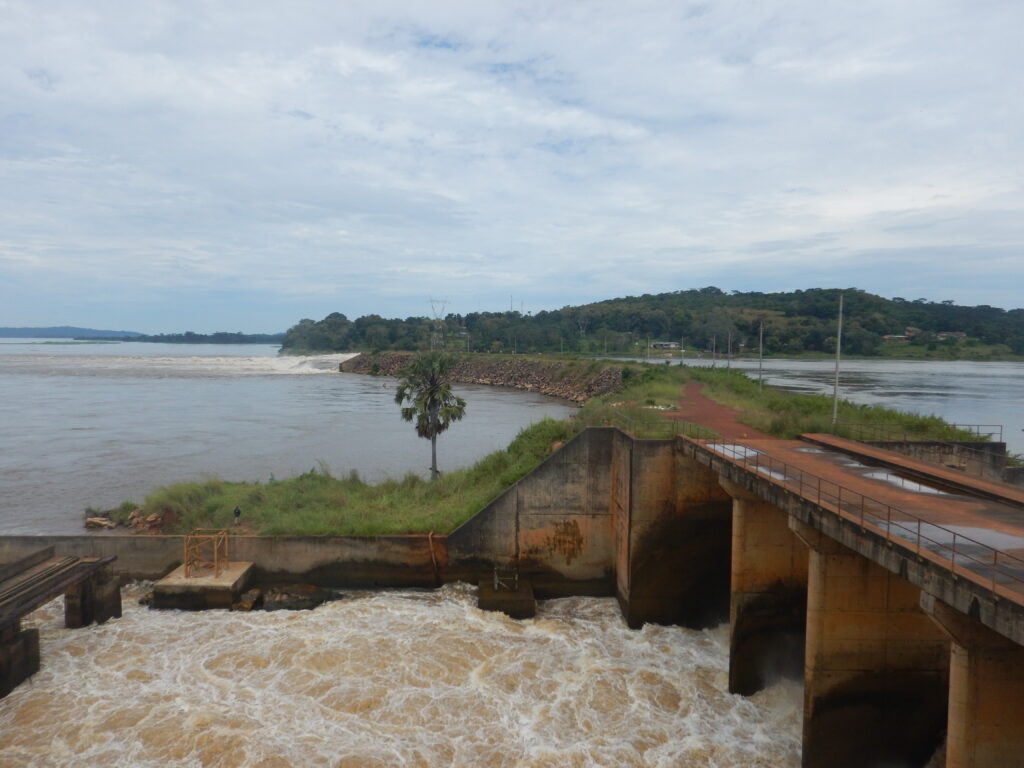

• Inspection de I’ensemble de I’ouvrage de génie civil (barrage de 3 Km de long et 23 m de haut, ouvrages en béton associés, bâtiment, digues, dispositifs d’auscultation)
• Inspection et expertise des équipements hydrauliques (8 vannes clapet de 13x5m, 1 vanne secteur de 14x11m, batardeaux)
• Inspection et expertise des équipements électromécaniques (4 turbines Kaplan à axe vertical de 11,9 MW, alternateurs, contrôle commande et protections, auxiliaires électriques, 1 groupe diesel de 800kVA)
• Inspection et expertise de la ligne 150kV entre Sélingué et Bamako d’environ 140km (équipement des postes 8,66kV, 63kV et 150kV, pylônes, isolateurs, câbles de garde, mise à la terre)
• Détermination de l’état actuel et définition des travaux à effectuer pour permettre aux installations de fonctionner encore pendant une dizaine d’années
• Chiffrage des travaux de réhabilitation et de modernisation
• APD du projet de réhabilitation
• Dossier de consultation des entreprises (DCE)
• Assistance au client et rapport d’évaluation des offres reçues
• Supervision des travaux

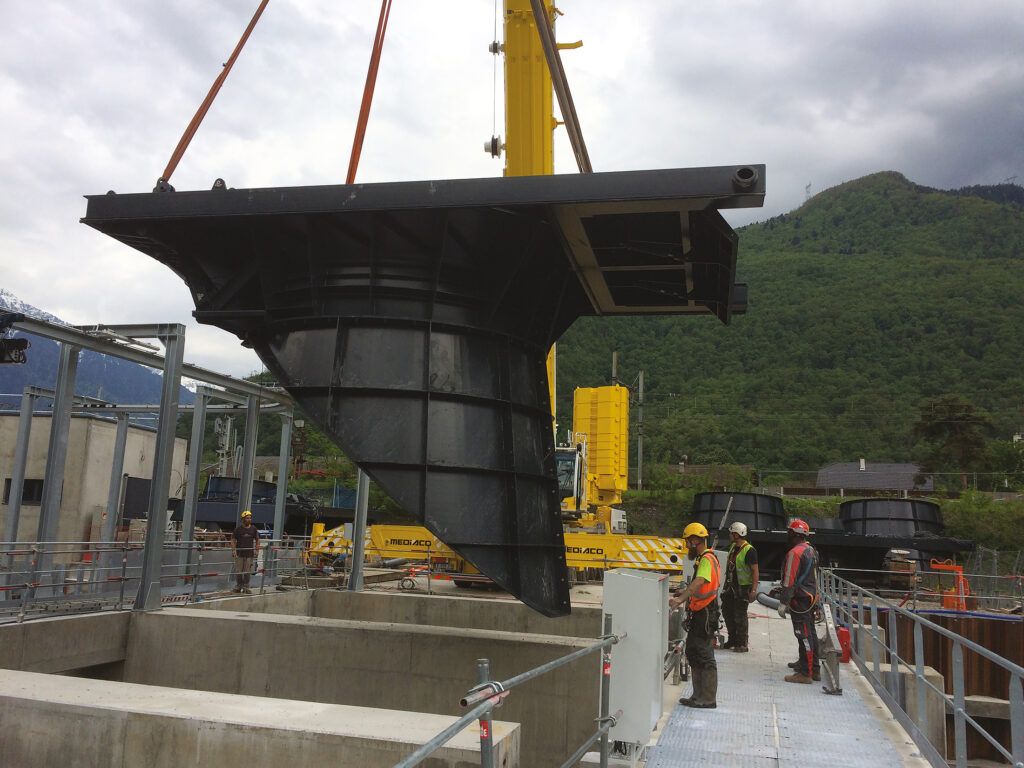

Le nouvel aménagement sur la rivière Arc en Savoie comprend :

• Un barrage muni d’une bouchure gonflable à l’eau (longueur 33 m, hauteur 4 m)
• Une usine équipée de 4 groupes de production et d’une passe de dégravage (turbines type VLH DN5000, débit d’équipement 80 m³/s, chute brute 4.5 m, puissance électrique 2 MW, production annuelle estimée 14 GWh)
• 4 vannes clapets de surface
• 1 monorail de manutention

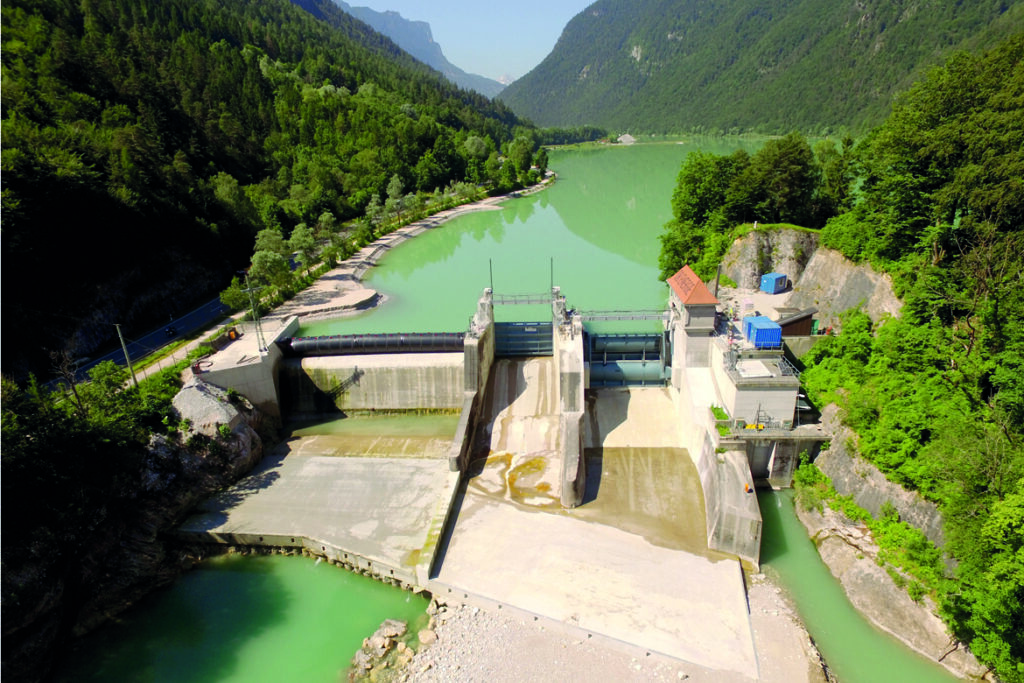

Le barrage a été construit entre 1910 et 1913. L’eau est utilisée pour la production d’électricité.

Le projet a consisté en la reconstruction du barrage avec l’installation de nouvelles vannes (10 x 5.9 m) et d’une bouchure gonflable à l’eau sur la crête déversante de l’évacuateur de crues (H=2.5 m ; L=30 m).

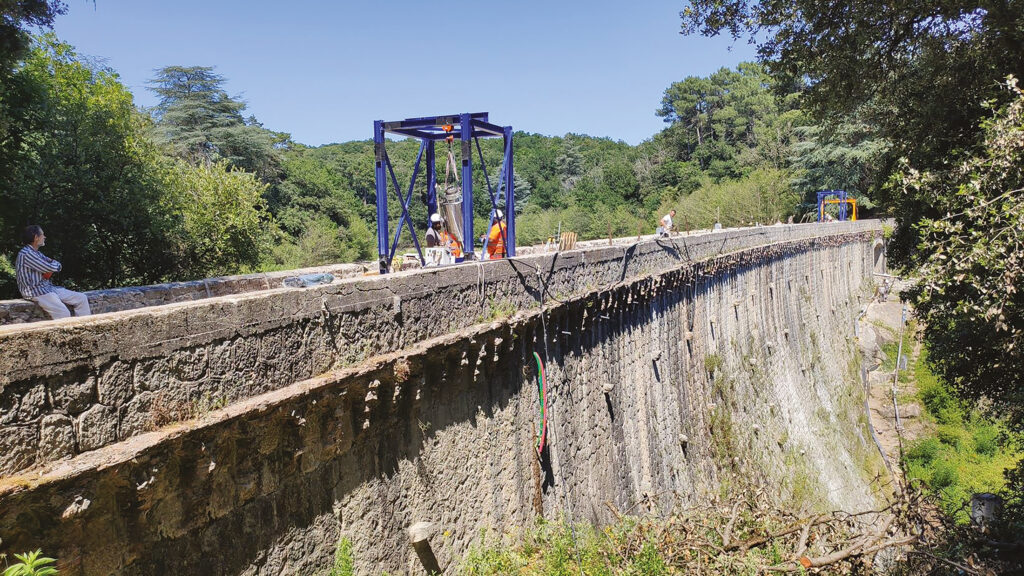

Le barrage de Cenne-Monestiés est un barrage poids en maçonnerie créé en 1883, avec une légère courbure en plan et doté d’un rayon de courbure de 250 m. Sa longueur en crête est de 95 m, pour une hauteur au-dessus de la fondation de 24 m.

Le groupe Ingérop a réalisé la mission de maîtrise d’œuvre complète des travaux de confortement d’urgence du barrage par tirants d’ancrage, la modification de l’évacuateur de crues et le rejointoiement des maçonneries.

Le projet vise à remettre en service et sécuriser les groupes bulbes (3 x 3,75 MW) ainsi que tous les auxiliaires et les équipements de la centrale pour leur donner un niveau de fonctionnement acceptable pour au moins 15 à 20 ans de service. L’extension de la centrale prévoit d’installer cinq groupes supplémentaires, pour atteindre une puissance de 29 MW et une production de 200 GWh/an.

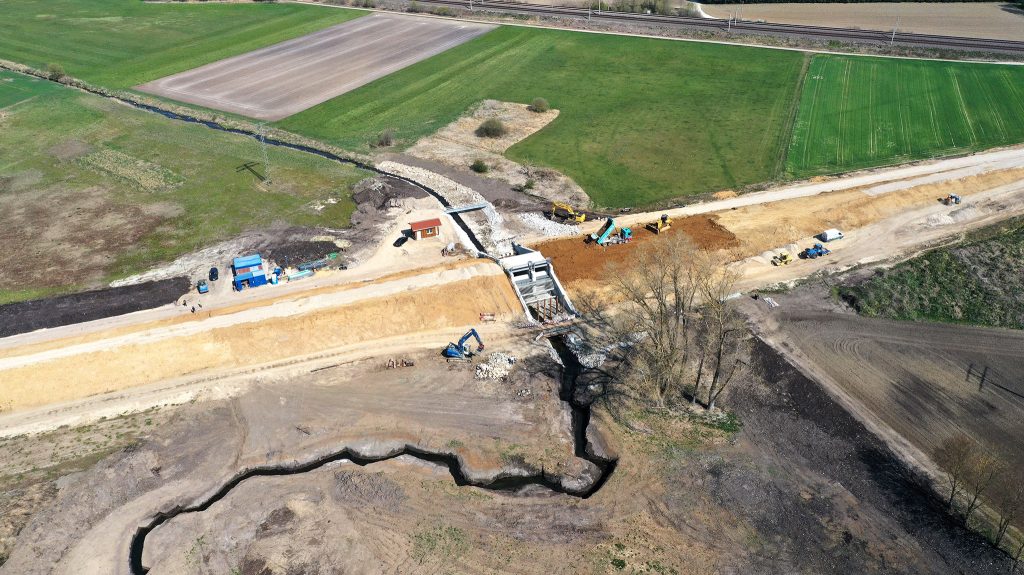

Un bassin de rétention d’un volume de 1 099 000 m³ en cours de construction permettra bientôt de renforcer sensiblement la protection de la ville de Mering face aux risques d’inondation. Précédé d’une digue de 720 m de longueur atteignant jusqu’à 5,25 m de hauteur, son double ouvrage de régulation piloté permet un débit de fuite maximal de 11,7 m³/s. Son intégration apporte une réponse particulièrement rigoureuse aux enjeux environnementaux. Le syndicat des eaux de Donauwörth a mandaté EDR pour l’accompagner dans la phase de réalisation de ce chantier d’envergure.

© EDR

Dans le cadre d’un Partenariat Public Privé (PPP), VNF a été mandaté par l’Etat pour le renouvellement de 6 barrages sur l’Aisne, 23 sur la Meuse ainsi que la mise à niveau de 2 barrages sur ce même fleuve. Chacun produira de l’électricité.

La société BAME a été choisi par VNF pour réaliser les études permettant l’automatisation du fonctionnement des barrages, la réalisation de passes à poissons ainsi que de rampes à loutres, castors et aussi l’adjonction sur 3 des barrages, de centrales hydroélectriques.

Ingérop a été mandaté pour réaliser la maitrise d’œuvre d’exécution et les études d’exécution nécessaires à la réhabilitation du barrage réservoir de Rappbode. Celle-ci porte principalement sur la réparation des vidanges de fond et l’adjonction de nouvelles prises d’eau et turbines à cet ouvrage majeur, plus haut barrage-réservoir d’Allemagne.

© EDR
